實驗室膜評價池/膜片測試池
可根據實驗需要換裝反滲透，納濾，超濾，微濾等各類膜元件，用于料液的濃縮，脫鹽，分離，提純，澄清，除菌等工藝實驗，可廣泛應用于制藥，食品飲料，化工，植物提取，環保水處理等領域，特別適合高校、科研機構、企業研發中心及小批量生產的使用。
實驗室評價池膜分離設備
技術方案
一、設計說明
本設備主要用于確定料液分離純化的參數并確定其所能達到的效果及所得產品性能的優劣等，為工業化系統提供設計依據。本系統可以提供相當廣的流量、壓力范圍。*高壓力4.1MPa/0.8MPa。
可根據實驗需要換裝反滲透，納濾，超濾，微濾等各類膜元件，用于料液的濃縮，脫鹽，分離，提純，澄清，除菌等工藝實驗，可廣泛應用于制藥，食品飲料，化工，植物提取，環保水處理等領域，特別適合高校、科研機構、企業研發中心及小批量生產的使用。

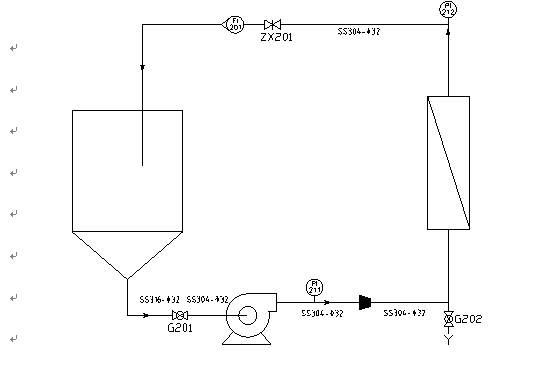

二、工藝流程
三、流程說明
本設備由水箱V101，高壓泵P101、膜組件M101即其他閥門、儀表、管路等組成。
1、試驗開始前，用清水沖洗設備。
將清水置于水箱V101中，開啟閥門G201、針型閥ZX201，同時檢查閥門G202處于關閉狀態。然后開啟高壓泵沖洗設備。沖洗結束將水排放。
2、開始試驗
將料液置于水箱V101中，開啟閥門G201、針型閥ZX201，同時檢查閥門G202處于關閉狀態。然后開啟高壓泵，通過調節針型閥ZX201和變頻器頻率使得運行壓力為所需值。收集淡側溶液，濃側溶液返回水箱V101，直到達到所需濃縮倍數，或淡測流量小于指定值時停機。
3、試驗結束后，用清水沖洗設備。
四、設備特點
1.結構設計緊湊，體積小，安裝使用方便,操作簡單，設備運行穩定；
2.循環體積小，分離效果好,清洗方便，膜片可長期循環使用；
3.高壓力，高效率，耐腐蝕，衛生級別高，壓力*高可達4.1MPa/0.8MPa；
4.變頻器調速功能，精確控制流量與壓力，減少能耗，同時避免開機時對膜沖擊；
5.設備為超濾，納濾，反滲透通用型，可通過更換膜片實現不同分離精度及功能；
6.單個評價池膜有效膜面積為25平方厘米.3池并聯
7.可按照客戶要求進行個性化設計。
五﹑系統組成
序號 | 產品名稱 | 規格型號 | 材質 | 單位 | 數量 |
1 | 隔膜泵/進口柱塞泵 | 304 | 臺 | 1 | |
2 | 膜片評價池池 | 350mm*300mm*250mm | 304 | 套 | 3 |
3 | 隔膜壓力表 | 60Bar/2.5" | 304 | 套 | 2 |
4 | 轉子流量計 | LZT-10M/5GPM | 個 | 1 | |
5 | 針閥 | 1/4" | 304 | 個 | 1 |
6 | 底板 | 配套 | 304 | 套 | 1 |
7 | 水箱 | 10L | 304 | 套 | 1 |
8 | 管路 | 配套 | 304 | 套 | 1 |
9 | 控制系統 | 配套 | 套 | 1 |
六、設備參數一覽表
0806膜分離實驗設備 | 基本參數性能 | ||||||
型號 | WTM-0806G | WTM-0806H | |||||
膜件通用規格 | 規格一 | 規格二 | 規格三 | 規格一 | 規格二 | 規格三 | |
長200mm*寬150mm | Φ100 | Φ50 | 長200mm*寬150mm | Φ100 | Φ50 | ||
組件的膜面積 | 0.03㎡ | 0.00785㎡ | 0.0019625㎡ | 0.03㎡ | 0.00785㎡ | 0.0019625㎡ | |
*高工作壓力 | 4.1Mpa | 0.8Mpa | |||||
適應工作溫度 | 5—55℃ | 5—55℃ | |||||
適應PH范圍 | 1--14 | 1--14 | |||||
*小循環體積 | 0.6L | 0.6L | |||||
裝置過流速率 | 1—4L/h | 1—4L/h | |||||
適用母液體積 | 0.6—4L | 0.6—4L | |||||
七、系統報價
1. 賣方代辦運輸，運費由賣方負責
2. 設備質保期1年（除耗材外），賣方負責相關培訓及售后服務
3. 合同簽訂后支付貨款（采用電匯形式）?？畹街?5天之內發貨
4. 以上報價，包含17%增值稅發票費用

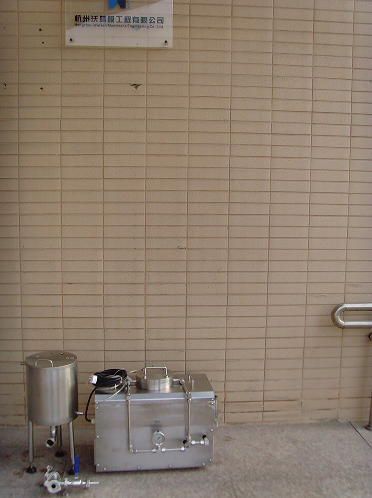

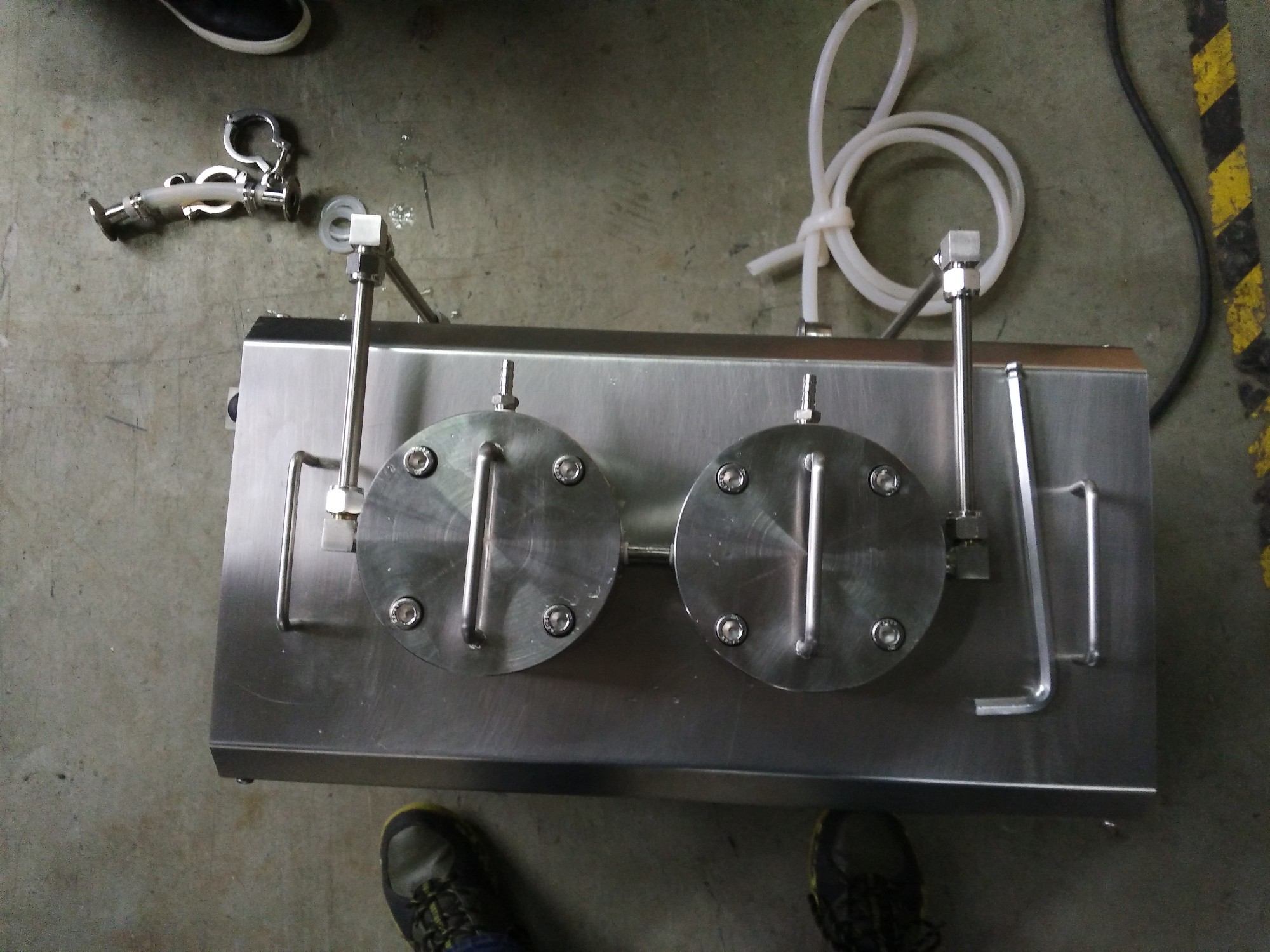

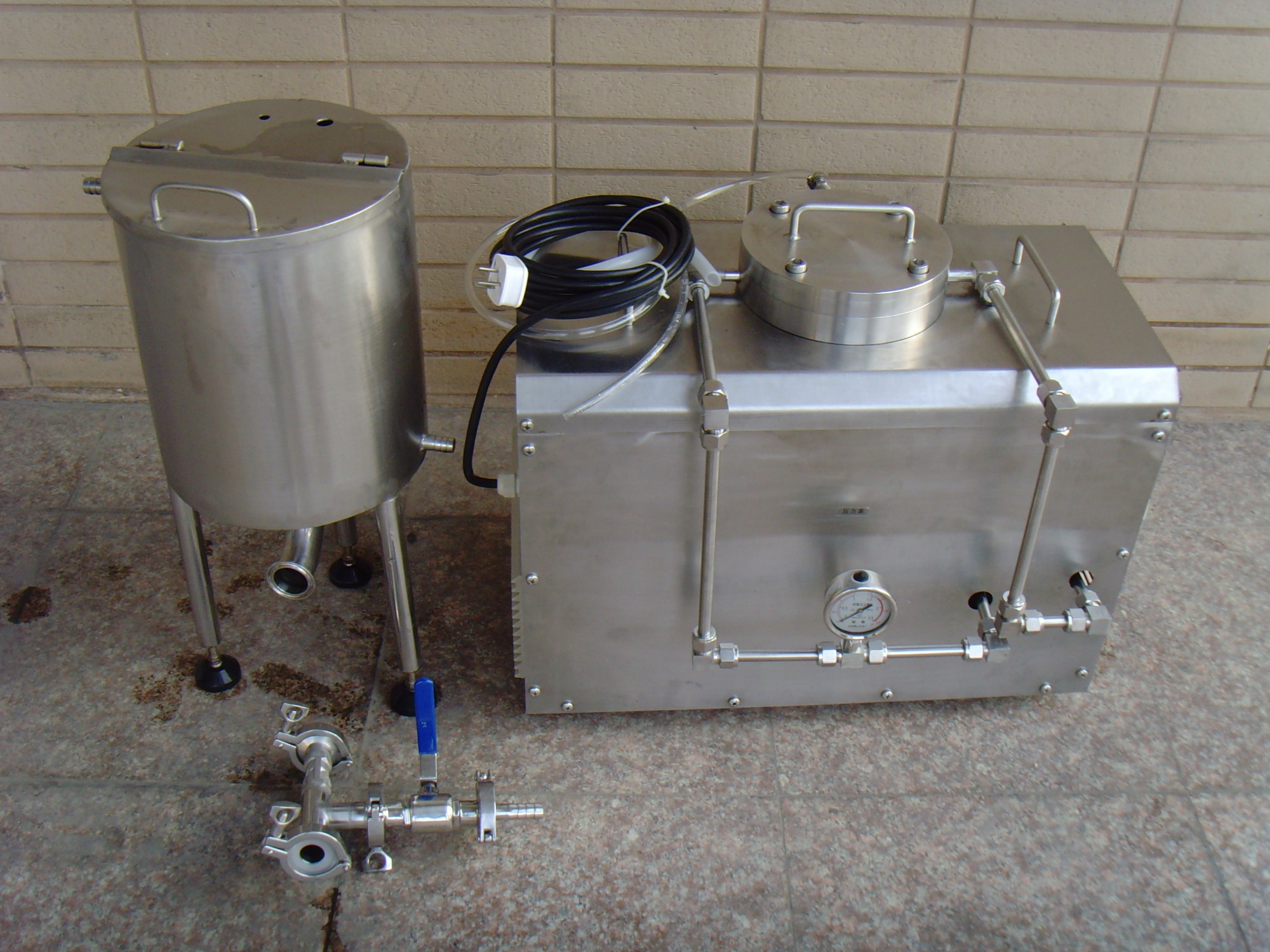

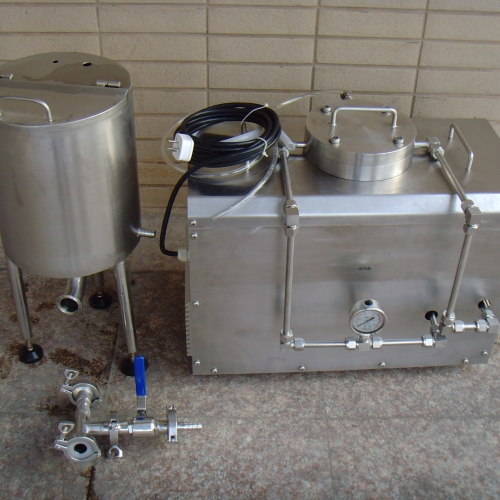

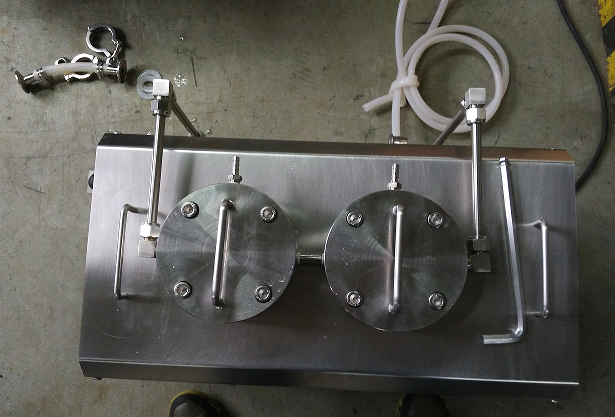

八、設備圖片

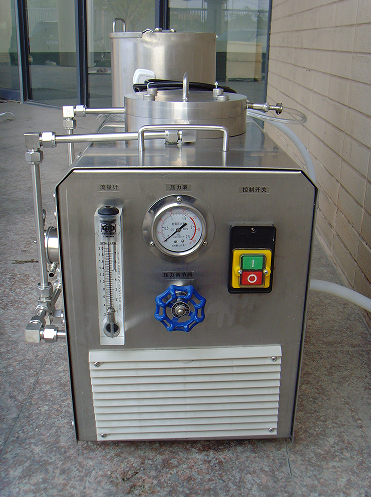

此圖為單支評價池設備圖
主要用于確定料液分離純化的參數并確定其所能達到的效果及所得產品性能的優劣等，為工業化系統提供設計依據。系統可適用于多種規格型號的卷式膜。本系統可以提供相當廣的流量、壓力范圍。最高壓力40bar，具有自動蓄能緩沖及卸壓的安全功能。
可根據實驗需要換裝反滲透，納濾，超濾，微濾等各類卷式膜元件，用于料液的濃縮，脫鹽，分離，提純，澄清，除菌等工藝實驗，可廣泛應用于制藥，食品飲料，化工，植物提取，環保水處理等領域。
主要用于確定料液分離純化的參數并確定其所能達到的效果及所得產品性能的優劣等，為工業化系統提供設計依據。系統可適用于多種規格型號的卷式膜。本系統可以提供相當廣的流量、壓力范圍。最高壓力40bar，具有自動蓄能緩沖及卸壓的安全功能。
可根據實驗需要換裝反滲透，納濾，超濾，微濾等各類卷式膜元件，用于料液的濃縮，脫鹽，分離，提純，澄清，除菌等工藝實驗，可廣泛應用于制藥，食品飲料，化工，植物提取，環保水處理等領域。
主要用于確定料液分離純化的參數并確定其所能達到的效果及所得產品性能的優劣等，為工業化系統提供設計依據。系統可適用于多種規格型號的卷式膜。本系統可以提供相當廣的流量、壓力范圍。最高壓力40bar，具有自動蓄能緩沖及卸壓的安全功能。
可根據實驗需要換裝反滲透，納濾，超濾，微濾等各類卷式膜元件，用于料液的濃縮，脫鹽，分離，提純，澄清，除菌等工藝實驗，可廣泛應用于制藥，食品飲料，化工，植物提取，環保水處理等領域。
