1：納濾膜是什么材質(zhì)？耐強酸丶強堿嗎？

納濾膜常用的耐酸同時(shí)耐堿的是PDMS材質(zhì)（聚二甲基硅氧烷，一種硅橡膠）的，

典型耐受數據（已有案例，不是上限）：

酸：HCl      37%    H2SO4  20%     HNO3  5%

堿：NaOH  25%    KOH     10%

沒(méi)有關(guān)于HF的數據，但是廠(chǎng)家技術(shù)人員說(shuō)5%以下沒(méi)問(wèn)題

另外一種只耐酸不耐堿的，TFM材質(zhì)（廠(chǎng)家的，未公開(kāi)，我們也不知道）

由于納濾膜運行壓力都比較高，一般3-4MPa，或者6-7MPa

所以泵和管閥件基本都是金屬材質(zhì)的，  由于氫氟酸的腐蝕性比較強，只有Monel 400能耐受，  hastalloy  C2000也只能耐受低濃度的HF。     我們現在最好的hastalloy  C276了，能耐受鹽酸 硫酸 磷酸 硝酸等，及其混酸（鹽酸和硝酸混酸除外）

2：我們的各種廢酸多為混酸，酸度比較高（具體可提供樣品）。

鹽酸：可以耐受全濃度鹽酸，

硫酸：我們已有20-30%的案例。我們現在在做的電極箔的廢酸是25%左右硫酸和8%左右鹽酸中 除去9000ppm 的鋁離子，效果非常好

磷酸：40%濃度

硝酸：5%以下已有應用

氫氟酸，沒(méi)有具體數據，廠(chǎng)家技術(shù)人員說(shuō)5%以下沒(méi)問(wèn)題。這個(gè)對于納濾膜這個(gè)級別，機械設備的材質(zhì)，太難了。想研發(fā)這個(gè)需要從泵和閥入手

3：我們的各種廢堿多為強堿，有些是有機強堿，堿度比較高（具體可提供樣品）。

NaOH  25%    KOH     10%  已有成功案例

我們做的樹(shù)脂再生的廢鹽酸 和廢氫氧化鈉 膜過(guò)濾凈化回收已成功穩定運行2年了

有機堿，我們沒(méi)有案例數據

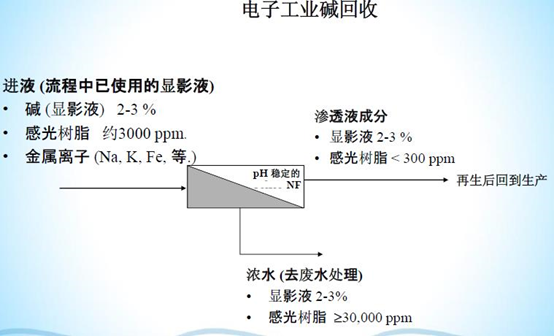

4：顯影液 TMAH   膜廠(chǎng)家說(shuō)有成功案例   這個(gè)是有機堿

但是濃度不高 只有2-3%

5：磷酸  已有案例，以P2O5計算  45%

關(guān)鍵還要看  雜質(zhì)是什么？  雜質(zhì)濃度高的話(huà)，膜過(guò)濾不動(dòng)

雜質(zhì)濃度越高  產(chǎn)生的滲透壓越高， 超過(guò)膜能承受的壓力，就不出水了，過(guò)濾不動(dòng)

膜對二價(jià)以上陽(yáng)離子截留率90-95%  甚至99%

但是不截留一價(jià)陽(yáng)離子 如Na+、  K+

不截留一價(jià)陰離子，如Cl-   F-

強酸性下  不截留SO4 2-，對PO4 3-略有截留

6：：關(guān)于膜的壽命及費用

1、國產(chǎn)膜（耐酸）及進(jìn)口膜（耐堿）壽命通常幾年？

2、國產(chǎn)耐酸膜及進(jìn)口耐堿膜成本（？元/平方）？

1、 這個(gè)沒(méi)有具體的數據，我們一般能成功應用的 ，等比質(zhì)保12個(gè)月。  正常用1.5-2年，有用的非常好能到3年

膜的價(jià)格基本上在1500-2000元/平米

我們遇到的，在當前這個(gè)環(huán)境下，只要能夠過(guò)濾出來(lái)的，設備造價(jià)，膜消耗，這些都不是問(wèn)題。  最關(guān)鍵是能截留住雜質(zhì)，同時(shí)有一定的收率。
